33.4 มม. TP316 / 316L ท่อเชื่อม U UG / ท่อแลกเปลี่ยนความร้อนขนาด 1 นิ้วสำหรับโครงสร้าง

จำนวนสั่งซื้อขั้นต่ำ :	ต่อรองได้	ราคา :	3700-9000USD/TON
รายละเอียดการบรรจุ :	กรณีไม้อัด	เวลาการส่งมอบ :	30 วัน
เงื่อนไขการชำระเงิน :	T / T; L / C	สามารถในการผลิต :	300 ตัน / เดือน

สถานที่กำเนิด:	จีน	ชื่อแบรนด์:	MTSCO
ได้รับการรับรอง:	ISO 9001 & PED & AD2000	หมายเลขรุ่น:	MTSCOHET50

ข้อมูลรายละเอียด
วัสดุ:	300 ซีรี่ส์	พื้นผิว:	กัดกรด
พื้นผิวส่วนโค้งงอ:	การหลอมเหลวไม่ใช่การดอง	ความยาว:	18 เมตร
มาตรฐาน:	ASTM A213	การตรวจสอบ:	100%
เน้น:	heat exchanger tubing , heat exchanger pipe

รายละเอียดสินค้า

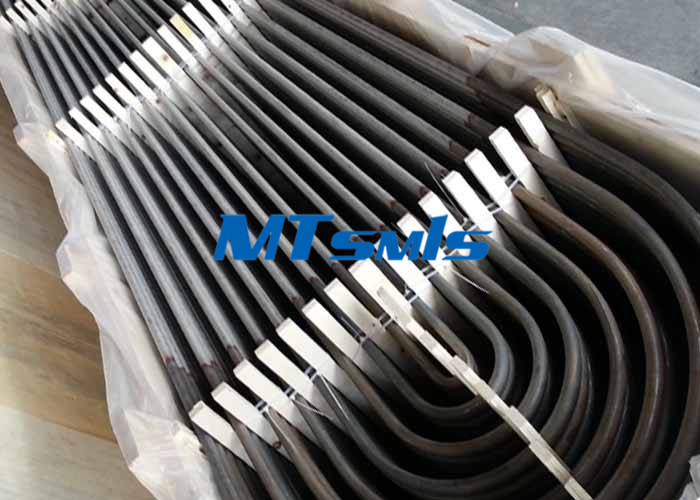

33.4mm 1 นิ้ว TP316 / 316L ท่อแลกเปลี่ยนความร้อน U Bend สำหรับโครงสร้างและการใช้เครื่องจักร

ท่อแลกเปลี่ยนความร้อนของเรามีพื้นผิวการดองและการหลอมเป็นที่นิยมอย่างมากในอุตสาหกรรมหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรมเครื่องทำความร้อนเครื่องปรับอากาศอุตสาหกรรมอื่น ๆ หลอดไร้รอยต่อชนิดนี้มีบทบาทสำคัญในผลิตภัณฑ์ทั้งหมดของเรา

องค์ประกอบทางเคมี

	C (สูงสุด)	ศรี (สูงสุด)	P (สูงสุด)	S (สูงสุด)	Cr	Ni	Mo	Ti
TP304 / 1.4301	0.080	1.00	0.045	0.030	18.0-20.0	8.0-10.5
TP304L / 1.4307	0.035	1.00	0.045	0.030	18.0-20.0	8.0-12.0
TP304H / 1.4948	0.04-0.10	1.00	0.045	0.030	18.0-20.0	8.0-12.0
TP316 / 1.4401	0.080	1.00	0.045	0.030	16.0-18.0	11.0-14.0	2.0-3.0
TP316L / 1.4404	0.035	1.00	0.045	0.030	16.0-18.0	10.0-14.0	2.0-3.0
TP316Ti / 1.4571	0.080	1.00	0.045	0.030	16.0-18.0	10.0-14.0	2.0-3.0	0.7> 5x (C + N)
TP321 / 1.4541	0.080	1.00	0.045	0.030	17.0-19.0	9.0-12.0		0.7> 5x (C + N)
TP317L / 1.4449	0.080	1.00	0.045	0.030	18.0-20.0	11.0-14.0	3.0-4.0
TP347H / 1.4912	0.04-0.10	1.00	0.045	0.030	17.0-19.0	9.0-13.0
TP309S / 1.4833	0.080	1.00	0.045	0.030	22.0-24.0	12.0-15.0	0.75
TP310S / 1.4845	0.080	1.00	0.045	0.030	24.0-26.0	19.0-22.0	0.75

ข้อมูลจำเพาะ:

DN	กรมอุทยานฯ (นิ้ว)	D (mm)	SCH5S	SCH10S	SCH40S	STD	SCH40	SCH80	XS	SCH80S	Sch160	XXS
6	1/8	10.30	-	1.24	1.73	1.73	1.73	2.41	2.41	2.41	-	-
8	1/4	13.70	-	1.65	2.24	2.24	2.24	3.02	3.02	3.02	-	-
10	3/8	17.10	-	1.65	2.31	2.31	2.31	3.20	3.20	3.20	-	-
15	1/2	21.30	1.65	2.11	2.77	2.77	2.77	3.73	3.73	3.73	4.78	7.47
20	3/4	26.70	1.65	2.11	2.87	2.87	2.87	3.91	3.91	3.91	5.56	7.82
25	1	33.40	1.65	2.77	3.38	3.38	3.38	4.55	4.55	4.55	6.35	9.09
32	1 1/4	42.20	1.65	2.77	3.56	3.56	3.56	4.85	4.85	4.85	6.35	9.70
40	1 1/2	48.30	1.65	2.77	3.68	3.68	3.68	5.08	5.08	5.08	7.14	10.15
50	2	60.30	1.65	2.77	3.91	3.91	3.91	5.54	5.54	5.54	8.74	11.07

การประยุกต์ใช้:

a) สำหรับการขนส่งน้ำมันและก๊าซ
b) โครงสร้างและเครื่องจักรกล ฯลฯ
ข้อดี
a) เทคโนโลยีขั้นสูงของเครื่องรีดเย็น
ข) เครื่องอบอ่อนขั้นสูง
c) สมบัติเชิงกลที่ดีขึ้น
d) มิติที่แม่นยำยิ่งขึ้น
e) วิธีการตรวจสอบที่สมบูรณ์แบบและอุปกรณ์ตรวจสอบ ฯลฯ

กระบวนการ:

1. เราใช้เทคนิคการวาดแบบเย็นเพื่อผลิตท่อ U Ugin
2. หลอด U Bending ผลิตขึ้นตามภาพวาดของลูกค้า
3. เพื่อหลีกเลี่ยงการเกิดออกซิเดชันก๊าซเฉื่อย (Argon) จะถูกส่งผ่านท่อ ID ที่อัตราการไหลที่ต้องการ
4. รัศมีจะตรวจสอบค่า OD และการผอมบางของผนังด้วยข้อกำหนดที่แนะนำ
5. เราจะเลือกตำแหน่งที่แตกต่างกันสามตำแหน่งหรือตามความต้องการของลูกค้าเพื่อให้แน่ใจว่าหลอดมีคุณภาพ เราจะทำคุณสมบัติทางกายภาพและการทดสอบโครงสร้างขนาดเล็ก
6. การตรวจวัดความวาววับและรอยแตกด้วย Visual Dye Penetrant Test
7. แต่ละหลอดจะถูกทดสอบด้วยแรงดันที่แนะนำเพื่อตรวจสอบการรั่วซึม

ข้อกำหนด:

ขนาด	OD: 4.76 - 25.4 มม
	WT: 0.71 - 2.11 มม
	ความยาว:> 1000 ม
	4.76 * 0.71 มม. / 4.76 * 0.89 มม. / 4.76 * 1.24 มม
	6 * 1 มม. / 6 * 1.5 มม
	6.35 * 0.71 มม. / 6.35 * 0.89 มม. / 6.35 * 1.24 มม. / 6.35 * 1.65 มม
	7.94 * 0.71mm / 7.94 * 0.89mm / 7.94 * 1.24mm / 7.94 * 1.65 มม
	9.53 * 0.71 มม. / 9.53 * 0.89 มม. / 9.53 * 1.24 มม. / 9.43 * 1.65 มม.
	10 * 1 มม. / 10 * 1.5 มม
	12 * 1 มม. / 12 * 1.5 มม. / 12 * 2 มม
	12.7 * 0.71mm / 12.7 * 0.89mm / 12.7 * 1.24mm / 12.7 * 1.65mm / 12.7 * 2.11 มม.
	14 * 1 มม. / 14 * 1.5 มม. / 14 * 2 มม
	15.88 * 0.89 มม. / 15.88 * 1.24 มม. / 15.88 * 1.65 มม. / 15.88 * 2.11 มม.
	16 * 1 มม. / 16 * 1.5 มม. / 16 * 2 มม
	19.05 * 0.89 มม. / 19.05 * 1.24 มม. / 19.05 * 1.65 มม. / 19.05 * 2.11 มม
	25.4 * 0.89 มม. / 25.4 * 1.24 มม. / 25.4 * 1.65 มม. / 25.4 * 2.11 มม
